一、概述

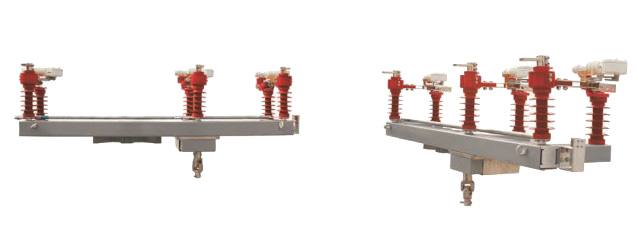

FKW18本係列開關是由隔離閘刀、滅弧室及操動機構等部分組成。采用壓氣產氣滅弧原理，具有結構簡單、少維護、滅弧能力強、斷口絕緣水平高、可靠性高等優點，達到國外同類產品的水平。
該開關適用於額定電壓12kV以下、額定頻率50Hz的戶外三相交流電力配電係統切合負荷電流用。在分閘位置能滿足對隔離開關規定的隔離要求。
二、使用環境條件
海拔高度不超越3000米；
周圍空氣溫度：上限+40℃，下限-40℃，日溫差不超過32K；
風壓不超越700Pa.(相當於風速34m/s)；
空氣汙穢程度:按GB5582之4.1條規定為Ⅲ級；
地震烈度不超過8度；
履冰厚度不超過10mm

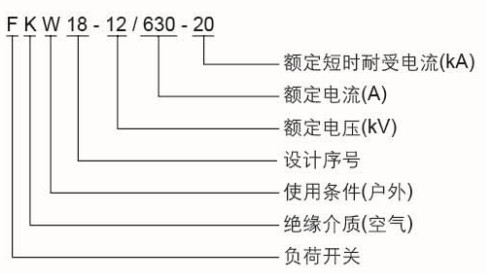

三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓 |
kV
|
12
|
|
|
2
|
額定電流 |
A
|
630
|
|
|
3
|
額定頻率 |
Hz
|
50
|
|
|
4
|
額定峰值耐受電流 |
kA
|
50
|
|
|
5
|
額定短時耐受電流 |
kA
|
20
|
|
|
6
|
額定短時耐受電流持續時間 |
s
|
4
|
|
|
7
|
額度有功負載開斷電流 |
A
|
630
|
|
|
8
|
額定閉環開斷電流 |
A
|
630
|
|
|
9
|
額定電纜充電電流 |
A
|
10
|
|
|
10
|
5%額定有功負載開斷電流 |
A
|
31.5
|
|
|
11
|
額定短路關合電流 |
kA
|
50
|
|
|
12
|
主回路電阻 |
μΩ
|
95
|
|
|
13
|
1min(幹試) 工頻耐受電壓 |
相間、相對地 |
kV
|
42
|
| 斷口間 |
kV
|
48
|
||
|
14
|
1min(濕試)工頻耐受電壓 |
kV
|
30
|
|
|
15
|
雷電衝擊 耐受電壓 |
相間、相對地 |
kV
|
75
|
| 斷口間 |
kV
|
85
|
||
|
16
|
機械壽命參數 |
次
|
2000
|
|
|
17
|
三相分合閘不同期性 |
ms
|
5
|
|
|
18
|
規定最大操作力矩 |
N.m
|
300
|
|

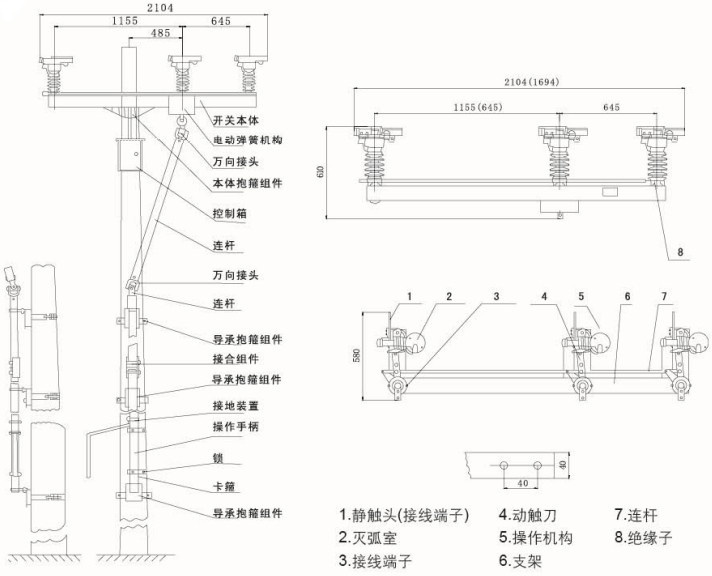

五、產品主體機構圖
