一、產品概述
    FCGW-35KV係列幹式複合穿牆套管是一種新型穿牆套管，其主絕緣采用無油新型絕緣材料，無滲漏、密封性能好，可水平、豎直安裝，幹淨、維護方便；外絕緣采用高溫硫化矽橡膠，具有優異的防汙性能、老化性能和防爆性能。符合電力部門性能高、無油化、小型化的發展趨勢，是滿足城鄉電網改造要求的新一代高壓產品。
     本產品適用於於12KV、20KV、40.5KV、72.5KV高壓複幹式穿牆套，中等及以上汙穢地區、海拔高度不超過1000m（超過1000m請選用高原型）、環境溫度-40℃~+40℃，產品性能完全符合IEC60137：2000《交流電壓高於1000V的絕緣套管》及GB/T4109-1999《高壓套管技術條件》標準的規定。

二、使用環境條件
1)戶內套管環境溫度不高於＋40℃，不低於-40℃
海拔不超過l000m
相對濕度月平均值不大於90％
周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯汙穢
無經常性的劇烈振動
2)戶外套管環境溫度不高於＋40℃，不低於-40℃；
海拔不超過l000m；
風速不大於34m/s
產品的使用環境的空氣汙穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
無經常性的劇烈振動
三、結構特征：

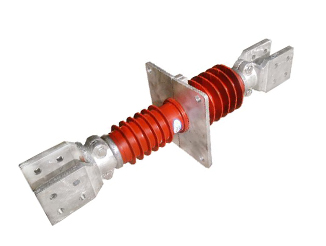

    1.高壓複合幹式穿牆套管主要由接線端子、戶外傘裙、法蘭套筒、戶內傘裙、電 芯子等零部件構成，法蘭套筒與電容芯子緊固連接。
    2.套管的主絕緣是采用聚四氟乙烯及環氧等材器，具有良好的電氣、機械性能。料纏繞半導體層構成圓柱形電容
    3.體積小，重量輕，是相同電壓等級瓷絕緣子的1/5~1/9左右，便於運輸和安裝。
    4.複合絕緣子械強度高，結構可靠，性能穩定，安全運行裕度大，為線路和安全運行提供了保障。
    5.複合絕緣子的電氣性能優越，矽橡膠傘肯有良好的憎水性和遷移性，耐汙性能好，抗汙閃能力強，能在重汙穢地區安全運行，且不需要人工清掃，可免測零值維護。
    6.複合絕緣子具有耐酸、堿性，耐熱老化和耐電性能力，密封性能好，能確保其內絕緣不受潮等特點。
    7.複合絕緣子的抗脆性能好，防震力度強，不會發生脆斷事故。
    8.複合絕緣子具有可換性，能與瓷等絕緣子與互換使用。


四、安裝使用說明
     1.產品開箱檢查產品外觀及合格證等文件。
    2.按電力部門要求進行電氣試驗驗收。
    3.將套管從法蘭處吊起對正到牆壁安裝孔，徐徐放入，用緊固螺釘將法蘭與牆壁安裝孔對正後緊固。
    4.調節接線端子時應將接線端子處的螺栓鬆開後調整，調整後應將螺栓緊固，否則運行時會引起局部發熱FCGW-35KV係列穿牆套管參數表：

產品型號	額定電壓KV	額定電流A	工頻電壓KV				標準雷電衝擊耐受電壓（峰值）不小於KV	彎曲破壞負荷KN
			幹耐受1min	濕耐受1min	擊穿	可見電暈
FCWB-35/630	35	630	30		176	25.8	185	75
FCWB-35/1250	35	1250	30		176	25.8	185	75
FCWB-35/1600	35	1600	30		176	25.8	185	75
