一、產品概述

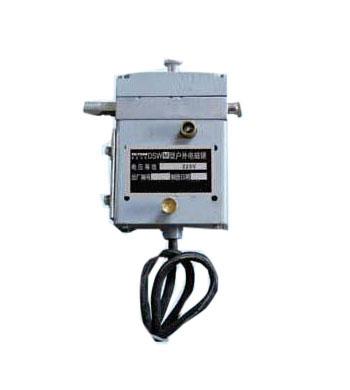

DSW型戶外電磁鎖，適用於220KV、110KV、35KV等不同電壓等級的變電站戶外隔離刀閘操作機構作電氣閉鎖使用。同時，由於該鎖內置合分兩組輔助觸點，所以特別適合同綜合自動化變電站配套，作為防誤操監控使用。

二．安裝及調試

DSW型戶外電磁鎖，主要由鎖頭、安裝支架、鎖扣板三部分組成。安裝時，先將鎖頭電源線接好，然後用4—M5螺釘同支架固定，再將鎖扣板安裝在戶外隔離刀閘操作機構連杆上，將鎖頭鎖栓暫鎖，平放在刀閘操作機構橫擔上，旋轉刀閘操作機構，使鎖栓緊貼在鎖扣板邊緣運動而不磨擦，反複幾次，將安裝支架與操作機構橫擔焊接好，然後將鎖扣板開口處對準鎖頭鎖栓，並保持同刀閘操作機構同步，安裝即完成。

三．使用與故障處理

（1）分合閘操作：當閘需要分合閘操作時，DSW型戶外電磁鎖通電後，按動鎖頭電源按鈕，電磁鎖電磁機構吸合，拉動鎖舌環，使其暫鎖，此時就可進行＊＊＊閘合分，操作到位後，拔出暫鎖鎖定銷，鎖栓彈出即被鎖定，分合操作完成。

（2）解鎖操作： 當非正常操作或電源及線路故障時，可用解鎖鑰匙緊急解鎖，進行分合操作。

四．維護和修理

由於戶外電磁鎖長期受日曬雨淋，風塵影響，會在鎖栓部分產生汙垢，正常操作時，鎖栓拉動困難，此時需將汙垢除淨，適當加潤滑油進行保養。 當通電確定到達鎖頭，按動電源按鈕，電磁鎖不吸合時，首先檢查導線有無開路情況，如無開路，即可卸下鎖頭上蓋板，更換電磁鎖線包（CJ10-10A），然後封膠進行防水處理即可。

五．訂貨須知：

訂貨時要注明操作機構型號，操動方式，連杆直徑，工作電壓。
