一、產品介紹

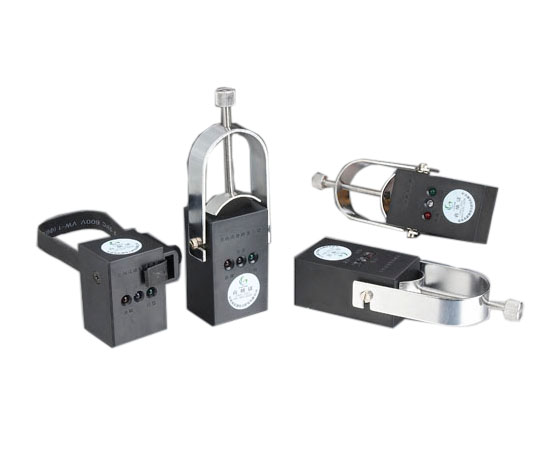

2DG電纜型短路故障指示器是安裝在電力電纜配電線路上、箱變、環網櫃、分支箱中，用於指示故障電流流通的裝置。一旦線路發生短路故障，巡線人員可借助指示器上的紅色報警顯示，迅速確定故障區段，分支及故障點。徹底改變過去盲目巡線，分段合閘試送電查找故障的落後做法，極大的提高工作效率，縮短停電時間，有效地提高供電可靠性和經濟效益。

二、動作判據
(1)It≥160A It為突變量電流起動值
(2)△I≥0.5I0 △I為電流變化率 I0為短路前線路電流
(3)I=0 I為線路故障後電流
(4)0.06S≤△T≥3S △T為電流突變時間

三、應用範圍
2DG型應用於6－110KV的分接箱、環網櫃、箱變等電纜係統中。
四、技術特點
1）動作準確，抗幹擾能力強：信號不受線路、勵磁湧流、高次諧波、電流波動，尤其是電纜分布電容旁路的影響。
2）故障段查找簡單：指示器直接安裝在配電線路上，通過相鄰兩個指示器動作與否可以很方便的找到故障段。
3）自動/手動複位：指示器按照出廠設定的複位時間在動作後由故障狀態自動返回正常位置；也可以按用戶需要進行手動複位。
4）裝卸操作簡單：無需專用安裝工具可帶電裝卸指示器。
五、安裝方法
步驟一：原始狀態；
步驟二：將殼體與金屬件分開；
步驟三：將螺杆擰開；
步驟四：將金屬件卡在電纜上；
步驟五：將殼體與金屬件卡在一起；
步驟六：將螺杆擰緊，使指示器固定在電纜上。
